So montieren Sie das Seplos Mason 280L DIY-Batterie-Kit

Teileliste：

1. Verdrahtungskabel	2.Zelle (separat zu erwerben)	3. Batteriegehäuse mit oberer Abdeckung	4. Rad
5. Epoxidplatte	6. EVA-Schaum	7. PC-Dichtung	8. Sammelschienen
9. PCB-Platte	10. PCB-Plattenhalterung	11. Sicherung	12. LCD-Bildschirm
13. Active-Balance-Platine	14.16S200A BMS	15. Mittelplatte	16. Frontplatte
17. Balance-Platinenträger	18. BMS-Platinenträger



Schrauben：

Nr.	Spezifikation	Menge	Verwendung
1	M3x8mm	3 Stück	BMS befestigen
2	M6x14mm	18 Stück	Rad befestigen
3	M4x10mm	9 Stück	Anschluss und Gehäuse
4	M4X8mm	5 Stück	PCB-Platte befestigen
5	M5x8mm	5 Stück	PCB-Plattenhalterung
6	M6 Flansch	32 Stück	Zellen in Reihe verbinden
7	M8X20mm	6 Stück	Frontplatte befestigen
8	M8X35mm	4 Stück	Mittelplatte befestigen
9	M4X10mm	31 Stück	Abdeckung befestigen
10	M8X16mm	4 Stück	Anschluss & Sicherung

Kabel:

Nr.	Typ	Verwendung
1	Licht/Kommunikation	Lichtplatine und Kommunikationsplatine zu BMS
2	LCD	Bildschirm zu BMS
3	Kommunikation	Kommunikationsplatine zu BMS
4	PCB-A1/PCB-B1	PCB-Platine A/B zu BMS
5	EIN/AUS	Schalter zu BMS
6	P+	Batterie Plus zu BMS (BMS-Stromversorgung
7	Schalter	Schalter zur Balance-Platine
8	BMS-ABB	BMS zur Balance-Platine (Kommunikation)
9	B+/B-	Batterie Plus/Minus zur Balance-Platine (Strom)
10	PCB-A2/PCB-B2	PCB-Platine A/B zur Balance-Platine

Sammelschienen:

1. Radmontage

Montieren Sie die vier Räder mit M6X14mm Schrauben an den entsprechenden Positionen.

2. Zellenplatzierung

Schritt 1: Testen Sie die Batteriezellen (Empfehlung: Spannungsdifferenz ≤0,010V, Innenwiderstandsdifferenz ≤0,15mΩ)

Schritt 2: Kleben Sie Epoxidplatten entsprechender Größe ins Gehäuse.

Schritt 3: Kleben Sie die getesteten Zellen mit EVA-Schaum und PC-Dichtung an die entsprechenden Positionen.

Schritt 4: Legen Sie die ersten acht Zellen in das Gehäuse.

Schritt 5: Fixieren Sie mit einer Mittelplatte und M8X35mm Schrauben (Epoxidplatten auf beiden Seiten der Mittelplatte nicht vergessen).

Schritt 6: Legen Sie die anderen acht Zellen ebenfalls in das Gehäuse (am Ende eine Epoxidplatte nicht vergessen).

Schritt 7: Fixieren Sie die Zellen mit der Frontplatte und M8X20mm Schrauben.

3. Zellenverbindung

Montieren Sie die Aluminium-Sammelschienen, um die Zellen in Reihe zu schalten.

4. Montage der PCB-Plattenhalterung

Schritt 1: Bringen Sie EVA-Schaum auf der PCB-Plattenhalterung an (Löcher ausrichten).

Schritt 2: Montieren Sie die PCB-Platte auf die Halterung und fixieren Sie mit M4X8mm Schrauben.

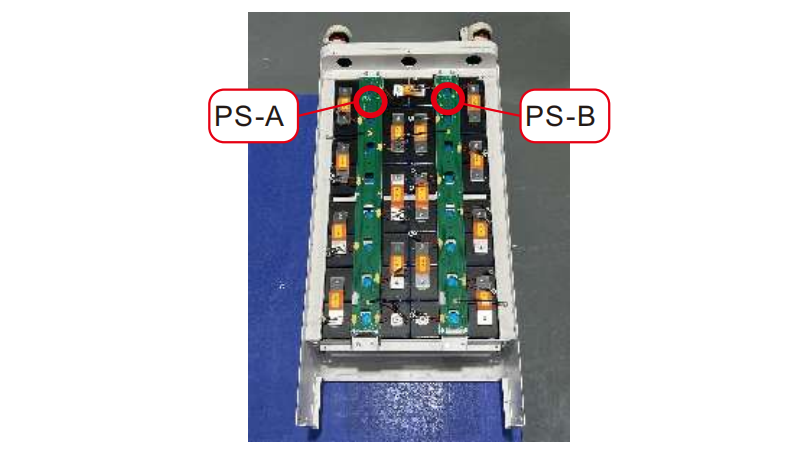

Schritt 3: Montieren Sie die integrierte Halterung am Batteriegehäuse (Position von PS-A/B beachten) und fixieren Sie mit M5x8mm Schrauben.

Schritt 4: Verbinden Sie jeden Stecker mit den Zellenklemmen und fixieren Sie mit Flanschmuttern (P+ und P- für BMS-Anschluss freilassen).

5. BMS-Platinenmontage

Schritt 1: Montieren Sie das BMS auf der BMS-Platte und sichern Sie mit M3x8mm Schrauben.

Schritt 2: Montieren Sie die Kupfer-Sammelschienen YS-6/YS-8 am BMS und fixieren Sie mit Schrauben.

Schritt 3: BMS-Kabelanschluss. Stecken Sie die entsprechenden Kabel in das BMS.

Schritt 4: Montieren Sie die BMS-Platinenträgerplatte am Batteriegehäuse und fixieren Sie mit Schrauben.

6. Montage der Balance-Platine

Schritt 1: Bringen Sie ein Wärmeleitpad auf der Balance-Platine an.

Schritt 2: Montieren Sie die Balance-Platine, Kommunikationsplatine, Balance-Schalter und P+/P- Klemmen auf der Balance-Platinenträgerplatte (Schrauben in der Mitte jeder Batterieklemme nicht vergessen).

Schritt 3: Montieren Sie Sicherung, Kupfer-Sammelschiene YS-4 und YS-7.

Schritt 4: Stecken Sie die entsprechenden Kabel in die Balance-Platine.

7. Montage der Balance-Platine (Fortsetzung)

Schritt 1: Montieren Sie die Balance-Platinenträgerplatte am Batteriegehäuse und fixieren Sie mit Schrauben.

Schritt 2: Stecken Sie PCB-A1/PCB-B1 und PCB-A2/PCB-B2 mit der PCB-Platine. Verbinden Sie die Sammelschienen YS-4/YS-6 mit B+/B-. Verbinden Sie BMS B+ mit P+ über das P+ Kabel.

8. Montage der oberen Abdeckung

Schritt 1: Montieren Sie Lichtplatine und LCD-Bildschirm auf der Abdeckung und fixieren Sie mit Schrauben.

Schritt 2: Stecken Sie das LCD-Kabel und das Lichtplatinenkabel ein.

Schritt 3: Setzen Sie die obere Abdeckung auf – achten Sie auf alle Kabel.

Schritt 4: Bringen Sie den LCD-Aufkleber an und montieren Sie die Tastenabdeckung.

Schritt 5: Fixieren Sie die obere Abdeckung mit Schrauben. Damit ist die MASON-280L Montage abgeschlossen.

9. Batteriepaket-Einrichtung

Befolgen Sie separate Anweisungen, um die Batteriepakete mit Wechselrichtern zu verbinden und das Paket mit Windows- oder Bluetooth-Software zu konfigurieren.

Herzlichen Glückwunsch – die Montage Ihres Seplos Mason 280L DIY-Batteriekits ist nun abgeschlossen.

Wenn Sie die obigen Installationsschritte befolgt haben, haben Sie erfolgreich ein leistungsstarkes Lithium-Batteriepaket mit integriertem BMS und aktivem Balanciersystem zusammengebaut. Eine ordnungsgemäße Montage und korrekte Verkabelung sind entscheidend für langfristige Sicherheit, stabile Kommunikation mit dem Wechselrichter und optimale Batterieleistung.

Für die beste Benutzererfahrung denken Sie daran, den ersten vollständigen Lade- und Entladezyklus durchzuführen, damit das BMS die Batteriekapazität genau erfassen und die SOC-Daten korrekt kalibrieren kann.

Der Seplos Mason 280L wurde entwickelt, um flexible, skalierbare und zuverlässige Energiespeicherung für private und gewerbliche Solaranwendungen zu bieten. Ob Sie ein netzunabhängiges System, eine Heim-Notstromlösung aufbauen oder ein bestehendes ESS erweitern – die Mason-Serie bietet eine professionelle DIY-Batterielösung, die von Installateuren weltweit vertraut wird.

Wenn Sie weitere Unterstützung zur Wechselrichter-Kompatibilität, Softwareeinrichtung oder Batteriekonfiguration benötigen, wenden Sie sich bitte an das Seplos-Team für technische Unterstützung und aktualisierte Dokumentationen.

1. Lesen Sie die Bedienungsanleitung (im Zubehör) vor Installation oder Gebrauch der Batterie sorgfältig durch. Nichtbeachtung kann zu Stromschlag, schweren Verletzungen oder Tod führen oder die Batterie beschädigen.
2. Bei längerer Lagerung alle sechs Monate laden, Ladezustand (SOC) nicht unter 90 %.
3. Nach vollständiger Entladung innerhalb von 12 Stunden wieder aufladen.
4. Kabel nicht freiliegend lassen.
5. Für Wartungsarbeiten müssen alle Batterieklemmen getrennt werden.
6. Bei Anomalien innerhalb von 24 Stunden den Lieferanten kontaktieren.
7. Keine Reinigungsmittel zum Reinigen der Batterie verwenden.
8. Batterie nicht gegen entflammbare, aggressive Chemikalien oder Dämpfe aussetzen.
9. Keine Teile der Batterie (innen oder außen) lackieren.
10. Batterie nicht direkt mit PV-Solarkabeln verbinden.
11. Keine Fremdkörper in die Batterie einführen.
12. Garantieansprüche für direkte oder indirekte Schäden aufgrund der oben genannten Punkte sind ausgeschlossen.
