Rapport de test de décharge à haute et basse température de la batterie au sodium (210 Ah)

Nombre de tests

2 pièces

Cycle de test

3D

Tension atmosphérique : 86 ~ 106 kPa

2. Équipement de test : Armoire de test de charge et de décharge

3. Méthode d'essai :

1) Décharge à haute température : la batterie a été complètement chargée et stockée à 55℃ pendant 5h, puis déchargée à 0,5P à 1,5V à 55℃ ;

2) Décharge à basse température : la batterie est complètement chargée et stockée à -10 °C pendant 24 h, puis déchargée à 1,5 V à 0,5 P. La batterie est complètement chargée après avoir été placée à température ambiante pendant 6 h, puis stockée à -20 °C pendant 24 h, puis déchargée à 1,5 V à 0,5 P à -20 °C.

1) Décharge à haute température : rapport de capacité ≥ 95 % ;

2) Décharge -20℃ : rapport de capacité ≥90% ;

5. Données de test

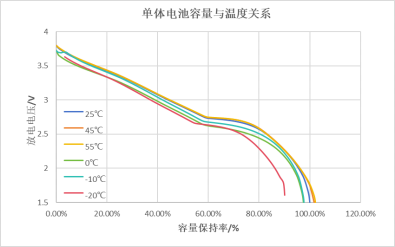

Relation entre la capacité d'une cellule unique et la température

6. Résultats expérimentaux :

Décharge à haute température : rapport de capacité ≥ 95 % ; décharge à -20 °C : rapport de capacité ≥ 90 %, répondant aux exigences de test

7. Jugement du résultat : qualifié

Nombre de tests

2 pièces

Cycle de test

3D

Tension atmosphérique : 86~ 106Kpa

2. Équipement de test : Armoire de test de charge et de décharge

3. Méthode d'essai :

1) Une fois le volume fixé, chargez complètement la batterie et placez-la à 25°C pendant 4 heures ;

2) La cellule de la batterie est chargée à 0,5 C (calcul de l'énergie de charge réelle) à puissance constante pendant 6 minutes et laissée pendant 2 heures ;

3) Étape du cycle 05) 20 fois

4. Données de test

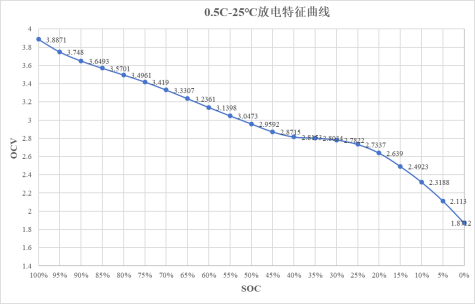

Courbe caractéristique de décharge de 0,5℃ à 25℃
