Système de stockage d'énergie de batterie haute tension: tout ce que vous devez savoir

Avec la croissance rapide des énergies renouvelables, les batteries à haute tension deviennent l'épine dorsale des solutions de stockage d'énergie modernes. Que ce soit pour les centrales solaires à grande échelle, les usines ou les plates-formes de parcs industrielles, les systèmes de batterie haute tension sont désormais considérés comme essentiels pour l'efficacité, la sécurité et l'évolutivité.

Cet article expliquera les principes fondamentaux des batteries haute tension d'une manière claire et étape par étape. Nous comparerons les batteries à haute tension vs basse tension, explorerons leur structure, leurs avantages, leurs caractéristiques de sécurité et leurs applications pratiques. À la fin, vous aurez une compréhension solide des raisons pour lesquelles les systèmes de stockage d'énergie à haute tension façonnent l'avenir de l'énergie propre.

Qu'est-ce qu'une batterie haute tension?

Une batterie haute tension fait généralement référence à un système fonctionnant sur des plates-formes comme 600 V ou 800 V. Par rapport aux batteries basse tension (par exemple, des systèmes 48 V), les batteries haute tension peuvent fournir une puissance beaucoup plus élevée tout en gardant le courant plus bas.

La combinaison d'une densité d'énergie élevée et d'une puissance élevée en fait l'option préférée pour le stockage d'énergie à l'échelle industrielle, les véhicules électriques et les applications de grille.

Batterie haute tension vs basse tension: différences de clés

Fonctionnalité	Batterie haute tension (par exemple, 800v)	Batterie basse tension (par exemple, 48V)
Plage de tension	594V - 803V	42V - 58V
Courant de fonctionnement	50A - 100A	100A - 200A
Exigences de sécurité	Protection multicouche (cellule, module, pack) + capteurs et dispositifs d'extinction	Protection de base contre les courts-circuits et la surcharge
Applications typiques	Stockage d'énergie à grande échelle, charges de haute puissance	Petits appareils, batteries de démarrage de voiture, stockage d'énergie domestique
Efficacité	92% ou plus	85% - 90%
Coût	Coût du système inférieur en raison de la réduction du câblage et des composants	Coût plus élevé pour les grands systèmes en raison de câbles plus épais

En termes simples: les batteries haute tension sont conçues pour de grands systèmes exigeants, tandis que les batteries basse tension conviennent aux applications plus petites.

Les avantages des systèmes de stockage d'énergie de batterie haute tension

1. Avantages coûts et efficacité

• Au même niveau de puissance, les systèmes à haute tension nécessitent des câbles plus fins, ce qui réduit le coût des matériaux de 30 à 50%.
• Moins de convertisseurs et de relais sont nécessaires, ce qui réduit les coûts d'intégration d'environ 20%.
• Une efficacité élevée de charge / décharge (≥92%) permet d'économiser 15 à 25% dans les pertes d'énergie annuelles par rapport aux batteries à basse tension.

2. Évolutivité

• Les batteries haute tension peuvent être combinées dans des systèmes de stockage d'énergie de niveau mégawatt. Par exemple, quatre unités de 200 kWh peuvent former un système de 1MW.
• Ils sont très compatibles avec les grandes centrales solaires, les parcs éoliens et les projets d'équilibrage de la grille.

3. Fiabilité et performance à long terme

• Avec des systèmes avancés de gestion des batteries (BMS) et de solides couches de sécurité, le stockage à haute tension offre à la fois la stabilité et la durabilité.

Types de base de batteries haute tension

Le type le plus largement utilisé est la batterie lithium-ion, en particulier le phosphate de fer au lithium (LifePO4 ou LFP).

Phosphate de fer au lithium (LFP)

• Sécurité élevée: température en avance thermique supérieure à 200 ° C.
• Life à cycle long: 8 000 cycles de charge / décharge.

Les autres options émergentes incluent les batteries sodium-ion, mais la LFP reste dominante sur le marché en raison de sa sécurité, de sa fiabilité et de sa rentabilité éprouvées.

Paramètres techniques clés

1. Tension

• Tension des cellules nominales: 3.2 V pour LFP, 3,0 V pour le sodium-ion.
• Une tension de batterie = tension cellulaire × nombre de cellules connectées en série.
• Le dépassement des limites de tension conçus peut endommager définitivement les cellules.

2. Cohérence de tension

• Dans le même pack, la différence entre les tensions cellulaires doit être ≤ 50 mV.
• Un mauvais équilibre peut entraîner une surcharge ou une décharge profonde, accélérer le vieillissement de la batterie.

3. Taux d'auto-décharge (valeur k)

• Batteries LFP: 0,2% à 0,5% par mois.
• Batteries de sodium-ion: 0,8% à 1,2% par mois.
• La baisse de l'auto-décharge signifie une durée de vie plus longue et un fonctionnement plus sûr.

Structure d'un système de stockage d'énergie haute tension

Un système complet de stockage d'énergie haute tension se compose d'unités de stockage de base et de composants de contrôle de support:

Unités de base

• Cellules de batterie: la plus petite unité d'énergie, similaire au cœur du système.
• Modules: plusieurs cellules connectées en série, par exemple, un module LFP à 20 cellules = 64V.
• Couloirs de batterie: Plusieurs modules plus le boîtier, par exemple, cinq modules 64V = cluster 320V.

Unités auxiliaires

• BMU (unité de gestion de la batterie): surveille la tension, la température et calcule SOC / SOH.
• BCU (unité de cluster de batterie): gère les données de BMU et contrôle le fonctionnement du cluster.
• Système de gestion thermique: maintient 25–45 ° C à travers le refroidissement à l'air ou au liquide.
• PDU (unité de distribution de puissance): relais, fusibles, surveillance de l'isolation.
• EMS (Système de gestion de l'énergie): le «cerveau» qui optimise la répartition d'énergie entre l'énergie solaire, le réseau et la batterie.
• Protection par incendie: boîtier ignifuge, capteurs de fumée et systèmes d'extinction.

Technologie de batterie haute tension: une analogie du corps humain

Pensez à un système de batterie haute tension comme un corps vivant:

• Cellules = cœur
• BMU / BCU = système nerveux et cerveau
• PDU = vaisseaux sanguins
• EMS = cortex cérébral (prise de décision)
• Gestion thermique = circulation sanguine
• Protection contre l'incendie = système immunitaire
• Structure = peau et os
• PCS (Système de conversion d'alimentation) = membres (interagissant avec le monde extérieur)

Chaque partie doit travailler ensemble. Si l'on échoue, l'ensemble du système pourrait arrêter de fonctionner. Cela souligne pourquoi l'intégration du système et la conception de la sécurité sont essentielles dans le stockage d'énergie haute tension.

Applications de systèmes de stockage d'énergie haute tension

1. Énergie solaire + stockage

• Stockez l'énergie solaire en excès pendant la journée et utilisez-la la nuit.
• Améliore l'auto-cohésion et permet un rasage maximal.

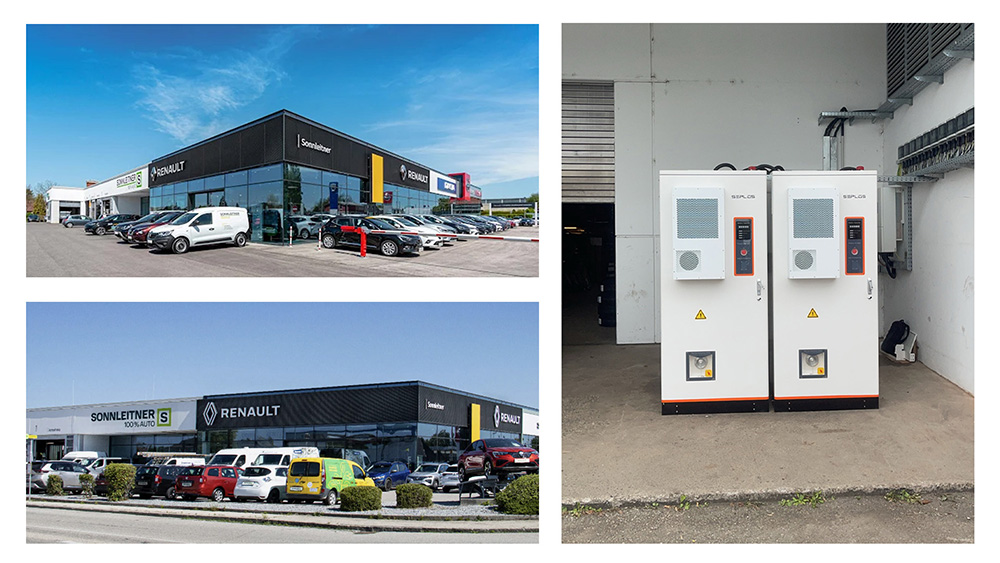

2. Installations commerciales et industrielles

• Stabilise l'offre d'électricité pour les usines à forte demande d'énergie.
• Aide les entreprises à réduire les factures d'électricité en évitant les tarifs de pointe.

3. Support de grille et grandes centrales

• Équilibre les fluctuations des énergies renouvelables.
• Fournit une puissance de sauvegarde et améliore la stabilité du réseau.

Les batteries haute tension sont l'avenir du stockage d'énergie. Avec une efficacité plus élevée, une baisse des coûts et une évolutivité, ils remplacent rapidement les systèmes basse tension dans des applications à grande échelle telles queStockage d'énergie du parc industriel et stockage d'énergie à l'échelle des services publics. Leur intégration avec les réseaux solaires, éoliens et intelligents en fait une technologie clé pour un avenir énergétique durable.

Pour les entreprises, les investisseurs et les ingénieurs qui explorent les solutions de stockage d'énergie, la compréhension des bases des systèmes de batterie à haute tension est la première étape vers la prise de décisions éclairées.

Que vous comparez les batteries à haute tension vs basse tension ou que vous recherchiez le meilleur fournisseur de systèmes de batterie haute tension, la clé à retenir est claire: le stockage haute tension débloque le plein potentiel des énergies renouvelables.
